センサーからホストまで: 高解像度・高スループットイメージングにおけるシステムアーキテクチャ設計の考察
世界の製造現場では、高解像度センサーの採用、高速化する検査ライン、そして複雑化するマルチカメラ構成が急速に進んでいる。こうしたシステムのスケール拡大に伴い、マシンビジョン・ソリューションプロバイダーは、最も深刻な課題が必ずしもカメラそのものに起因しないことを認識し始めている。実際には、インターフェース、ドライバ、ホストアーキテクチャ、同期レイヤーといった要素が、完全な一貫性をもって連携動作することが求められるシステムレベルにおいて問題が顕在化する。ラボ環境では問題なく動作していたシステムが、実運用に入って数週間後、帯域マージンやタイミング特性、ホスト側処理が現実の負荷にさらされることで不安定化するケースは少なくない。
このように、個々のコンポーネント性能からシステム全体の性能へと評価軸が移行していることは、現代の高解像度イメージングを特徴づける大きな潮流となっている。この課題に対応するには、単にセンサーを高速化したり、インターフェース帯域を拡張したりするだけでは不十分である。求められるのは、イメージングシステム全体を見渡し、持続的なスループット、可観測性、そして潜在的な故障モードまでを考慮したアーキテクチャ設計上の意思決定である。
データ増大が従来型アーキテクチャの限界を超えつつある

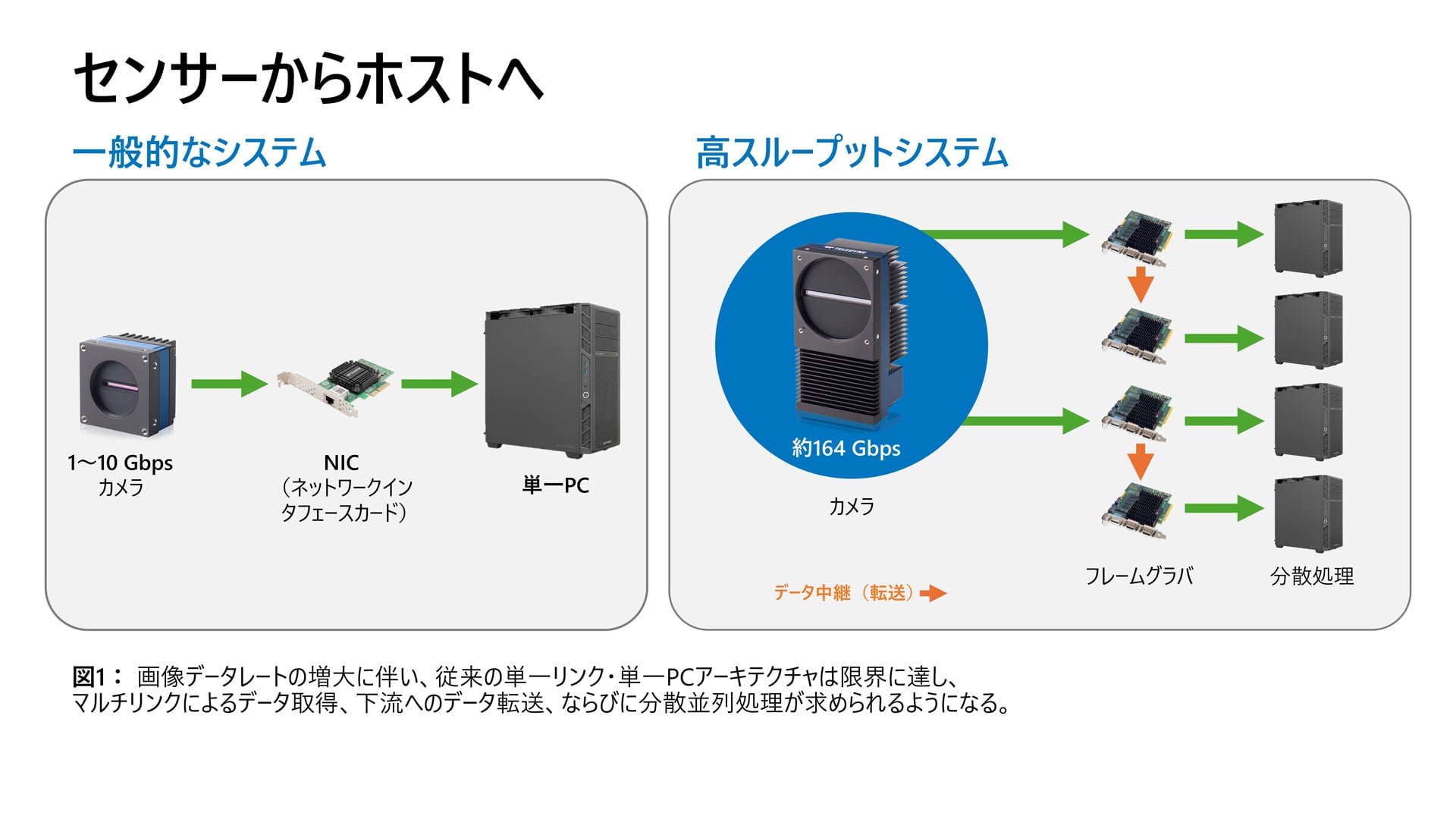

多くのプロジェクトにおいて、マシンビジョン・ソリューションプロバイダーは、高解像度センサーの導入によって、想定よりも早い段階でシステムレベルの脆弱性が顕在化することを一貫して確認している。例えば、毎秒100万ライン（1MHz）で動作する16Kラインスキャンカメラは、理論上約164Gbpsものデータを生成し、単一リンクや一般的なPC構成では安定的に処理することが困難となる。
このようなデータ量の急増は、従来とは異なるアーキテクチャ設計を必然的に促している。代表的な構成としては、以下のようなパターンが挙げられる。
- 単一のカメラ出力を、複数の高速リンクや複数のフレームグラバに分散して接続する構成
- 帯域確保に加え、アルゴリズム処理の並列化を目的として、処理負荷を複数台のPCに分散する構成
ガラス検査のようなアプリケーションは、この課題を非常に分かりやすく示している。1回のスキャンで数百万件の欠陥が検出される場合もあるが、その中で実際に意味を持つのはごく一部に過ぎない。AIによる欠陥分類を有効に機能させるためには、その前段階で、効率的な上流処理を行うことが不可欠となる。

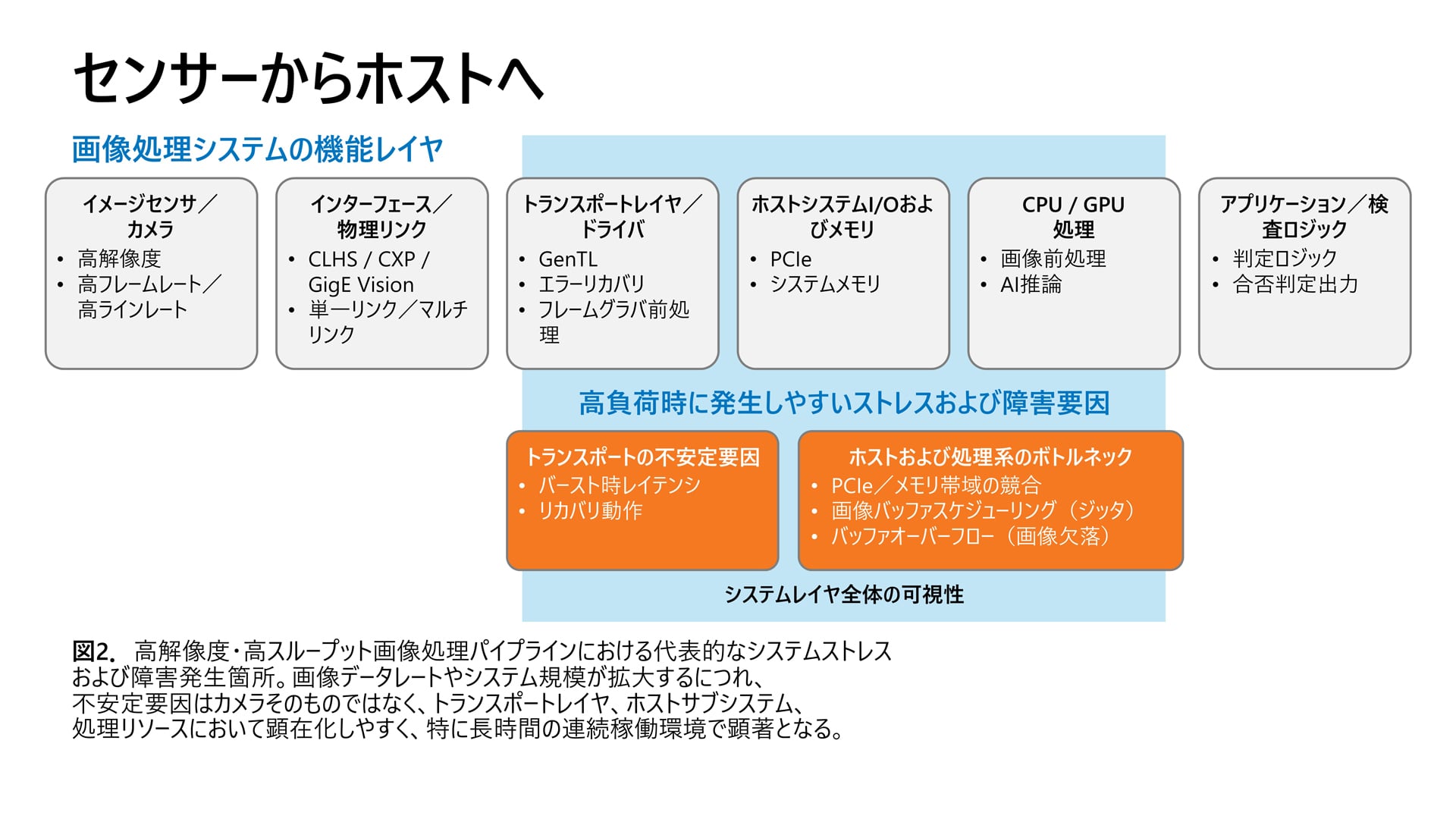

実際の導入事例を通じて、システムに大きな負荷を与える典型的なストレス要因として、次の3つのパターンが繰り返し確認されている。
- 高帯域負荷 - リンクの飽和やメモリ帯域への過度な負荷
- 高フレームレート／高ラインレート - バースト処理に起因するレイテンシの増大や、バッファ割り当て失敗
- 大規模マルチカメラ構成 - 総帯域の逼迫や、デバイス間タイミングの衝突
これらの課題はいずれも、経験豊富なマシンビジョン・ソリューションプロバイダーにとっては既知のものである。しかしながら、システム設計の初期段階においては、その影響が過小評価されがちである点も、現場では繰り返し見受けられる
インターフェース ― 数値上のピーク性能よりも安定性が重要となる領域
実運用環境においてシステムの信頼性を左右するのは、理論上のインターフェース帯域ではなく、持続的なスループット、レイテンシ挙動、そしてエラー回復の安定性である。フルスピードで長時間運用できるかどうかは、これらの要素によって決まる。
高スループットを要求されるシステムでは、次のような要件がますます一般的になりつつある。
- カメラ1台あたり複数の高帯域接続に負荷を分散するマルチリンク構成
- Camera Link High Speed®（CLHS）、CoaXPress®（CXP）、GigE Vision® といったインターフェースを、物理層の決定論性だけでなく、トランスポート層および GenTL® の挙動の安定性まで含めて評価すること
- 一過性のエラーからのデータ回復や診断機能を備え、かつ持続的な高負荷状態においても予測可能な挙動を維持できるドライバスタックおよび GenTL 実装
リンク速度の向上、レーン数の増加、新たな物理メディアの採用など、インターフェース技術は進化を続けている。しかし、長期にわたる生産サイクルにおいてシステムの安定性を左右するのは、生の帯域幅そのものではなく、より上位レイヤーにおけるトランスポート挙動、GenTL の安定性、そして診断の可視性である場合が多い。
35年以上にわたるドライバ開発の経験を持つ Teledyne は、高スループットアプリケーションにおける長期的なシステム安定性を左右する要因として、ジッタ、バースト回復、パケット処理といったトランスポート層の挙動に注力してきた。
この点は、24時間365日稼働する工場環境を支えるマシンビジョン・ソリューションプロバイダーにとって極めて重要である。なぜなら、長時間運転を経て初めて顕在化する断続的な障害が、実運用では頻繁に発生するからだ。境界条件下での不安定なインターフェース挙動が、その背後に潜む原因となっているケースも少なくない。
ホスト側処理 ― 真のスループットを左右するゲートキーパー
画像伝送が安定していたとしても、システム全体のボトルネックとなるのは、しばしばホスト側そのものである。代表的な課題として、以下の点が挙げられる。
- OSレベルのスケジューリング遅延
- PCI Express（PCIe）の輻輳 (帯域不足でデータが詰まる状態)
- メモリ帯域のボトルネック
- バースト処理時における GPU リソースの枯渇
Teledyne のアーキテクチャでは、CPU と GPU が単一のバッファを共有する インプレース（in‑place）データ処理を採用し、不要なメモリコピーを排除することで、これらのリスクを最小化している。これにより、極めて大容量の画像に対しても、リアルタイムでのクロッピング、欠陥候補抽出、AI 前処理が可能となる。
このような処理を実現するためには、SDK レベルにおいても単なる画像取得機能にとどまらない対応が求められる。実運用の生産システムでは、一貫したスループット制御、スケーラブルなマルチカメラ管理、リアルタイム診断機能に加え、部分的なラインスキャン出力、複数の Region of Interest（ROI）取得、マルチビュー・データといった、フレームベースに限定されない画像データ形式への対応が、ますます重要となっている。
これらの要件を生産規模で満たすためには、取得ハードウェア、トランスポートソフトウェア、診断機能、そしてホスト側処理を個別に最適化するのではなく、統合された一つのシステムとして設計・制御できる SDK レベルのアプローチが不可欠となる。
一方で、取得ハードウェア、トランスポート、診断、ホスト側処理がそれぞれ異なるベンダーによって開発されたり、相互に交換可能な部品として扱われたりする場合、このようなレイヤー横断的な高度な連携を実現することは、極めて困難である。
なぜラボでの成功は、現場では失敗に終わるのか
ラボ環境での検証を問題なくクリアしたシステムであっても、グローバルな実生産環境に展開すると、わずか数週間で不具合が顕在化するケースは少なくない。
その主な要因として、次のような点が挙げられる。
- カメラとエンコーダ間における同期ずれの
- 発生頻度は低いものの、致命的な影響を及ぼすバッファオーバーラン
- OS に起因する、突発的かつ再現性の低いレイテンシ急増
- カメラ台数の増加に伴うトラフィック輻輳
実運用環境においては、カメラおよびフレームグラバの双方に対する詳細な診断可視性が極めて重要となる。Teledyne は、SDK に統合された T2IR（Trigger to Image Reliability）診断ツールを通じて、トランスポート、タイミング、帯域に関する問題を早期に顕在化させる仕組みを提供している。これにより、エンジニアは帯域使用状況の追跡、不具合を引き起こすデバイスの特定、異常なトリガーパターンのリアルタイム検出を行うことが可能となり、24時間365日稼働する生産ラインにおけるダウンタイムの最小化に大きく寄与する。
これらの診断機能は、長時間・高デューティサイクルで運用される生産システムにおいて繰り返し直面する要件を反映したものである。こうした環境では、発生頻度の低い不具合であっても、運用全体に与える影響が極めて大きくなるためである。
高スループットシステムにおける実践的なアーキテクチャパターン
連続材料向け高速ラインスキャン
ガラス、フィルム、紙、フレキシブルエレクトロニクス分野で一般的に見られる構成として、次のような特徴が挙げられる。
- 極めて高いラインレートで動作する 16K～32K のラインスキャンカメラ
- マルチリンク構成の CLHS
- 複数台の PC を用いた マルチ PC パイプライン
- Region of Interest（ROI）抽出を行った後に AI による分類処理を適用
インデックス検査向け高解像度エリアスキャン
計測（メトロロジー）、電子部品検査、ロボティクス分野で多く採用されているのが、以下のようなアプローチである。
- 連続ストリーミングではなく、バーストキャプチャを前提とした取得方式
- 決定論的トリガー制御およびメモリ管理を重視
大規模マルチカメラクラスタ
物流システムやパネル検査分野において、大規模なマルチカメラ構成は近年ますます一般的になりつつある。こうしたシステムには、次のような特徴が見られる。
- 数十台から数百台規模に及ぶカメラ構成
- 帯域およびタイミングを複数デバイス間で共有することによる制約条件の増大
- 個別コンポーネントではなく、システム全体を対象とした診断機能への要求の高まり
- Precision Time Protocol（PTP）に代表される、高精度なマルチカメラ同期の必要性
結論 ― イメージング需要の拡大に対応できるシステム構築に向けて
今日の高解像度・高スループットなイメージングシステムにおいて、長期的な安定性を左右する要因は、個々のコンポーネントのピーク仕様ではなく、実際の生産環境においてシステム全体がどれだけ安定して振る舞えるかにある。インターフェース、トランスポート挙動、ホスト側処理、同期、診断機能は、それぞれを個別に最適化するのではなく、一体となった統合システムとして設計・実装される必要がある。
イメージングアーキテクチャのデータレートと構成の複雑性が増すにつれ、ソリューションプロバイダーは、個別コンポーネントを単に組み合わせるだけではもはや十分ではないことを実感しつつある。取得ハードウェア、ドライバ、SDK、診断機能までを含めて一貫した設計思想のもとで構築されたシステムは、コンポーネントの独立性が高い構成で組み上げられたシステムと比べ、連続的な高負荷条件下でまったく異なる挙動を示す。
Teledyne は、カメラとフレームグラバの双方を自社で設計・提供しているため、このようなシステムレベルのアプローチを、センサーインターフェースから取得ハードウェア、トランスポートソフトウェア、さらにはホスト側処理に至るまで一貫して適用することができる。極めて高いスループット、大容量画像データ、あるいは複雑なマルチカメラ構成を必要とするアプリケーションにおいて、この深い統合こそが、短期的な検証成功と、工場現場での長期的かつ信頼性の高い安定稼働をもたらす決定的な要因となる。
