从传感器到主机：高分辨率、高吞吐成像的系统架构考量
全球制造环境正在迅速采用更高分辨率的传感器、更快的检测产线以及日益复杂的多相机架构。随着系统规模不断扩大，机器视觉解决方案提供商逐渐发现，最严峻的问题往往并非源自相机本身，而是出现在系统层级。在实际生产环境中，当接口、驱动、主机架构以及同步层需要以高度一致的方式协同运行时，系统层面的失效便会显现。实验室中表现稳定的系统，在投入生产数周后，往往会在真实工况下因带宽余量、时序行为或主机端处理压力而变得不稳定。
这种从“组件性能”向“系统性能”的转变，已成为现代高分辨率成像系统的显著特征。应对这一变化，不仅需要更快的传感器或更高的接口速率，更需要在架构设计层面充分考虑持续吞吐能力、可观测性以及系统级失效模式。
数据增长正在超越传统架构的承载能力

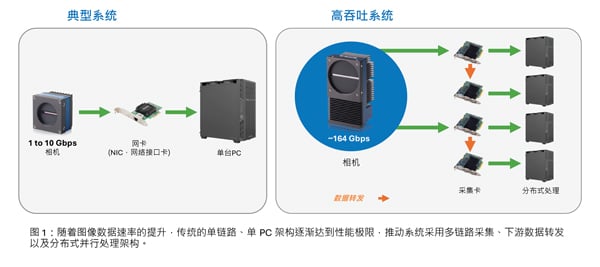

在多个项目中，机器视觉解决方案提供商反复观察到，高分辨率传感器会比预期更早暴露系统层面的薄弱环节。例如，一台 16K 线阵相机 以 每秒 100 万行（1 MHz） 的速度运行时，数据输出量约为 164 Gbps，这一数据量已超出单一链路或标准 PC 长时间稳定处理的能力。
这推动了以下系统架构模式的出现：
- 将单台相机的数据分配到多个高速链路或多个采集卡
- 将处理负载分布到多台 PC，不仅用于带宽分担，也用于算法的并行执行
以玻璃检测等应用为例，每次扫描可能检测到数百万个缺陷，但其中只有少量真正具有分析价值。因此，在 AI 缺陷分类之前，必须在上游阶段完成高效的数据筛选与处理。

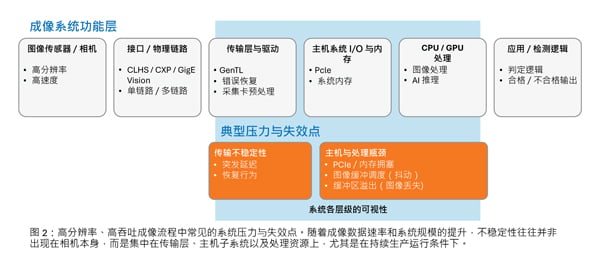

在实际部署中，反复出现以下三类系统压力特征：
- 高带宽压力：链路饱和及内存带宽瓶颈
- 高帧率 / 高线速：突发数据导致的延迟及缓冲区分配失败
- 大规模多相机网络：聚合带宽压力及设备时序冲突
这些问题对经验丰富的机器视觉工程师而言并不陌生，但在系统设计早期阶段往往被低估。
接口：稳定性比峰值参数更关键
在量产环境中，决定系统能否长期可靠运行的，并非接口的理论峰值带宽，而是其持续吞吐能力、延迟特性以及错误恢复的稳定性。
高吞吐成像系统正越来越多地需要：
- 多链路设计，将单台相机的负载分摊至多个高速连接
- 对 Camera Link High Speed®（CLHS）、CoaXPress®（CXP） 或 GigE Vision® 等接口进行评估时，不仅关注物理层确定性，也关注传输层及 GenTL® 行为的稳定性
- 支持瞬态错误诊断与数据恢复的驱动和 GenTL 实现，并在持续高负载下保持可预测性
随着接口技术不断演进，真正决定系统长期稳定性的，往往是传输层行为、GenTL 稳定性以及诊断可视性，而不仅是原始带宽指标。
Teledyne 拥有 35 年以上的驱动开发经验，长期关注在高吞吐应用中决定系统稳定性的关键因素，如抖动、突发恢复及数据包处理机制。
这一点对 24/7 连续运行的工厂尤为重要，因为许多间歇性故障往往只会在长时间运行后才显现，而接口在临界条件下的不稳定行为，常常是隐藏的根本原因。
主机端处理：真正的吞吐瓶颈
即便图像传输本身保持稳定，主机系统也往往成为整体吞吐能力的限制因素，常见挑战包括：
- 操作系统调度延迟
- PCIe 总线拥塞
- 内存带宽瓶颈
- 突发处理期间 GPU 资源不足
Teledyne 的系统架构通过原位数据处理（in‑place data handling）来降低这些风险，使 CPU 与 GPU 共享同一缓冲区，并消除不必要的内存拷贝。这使得在超大尺寸图像条件下，实现实时裁剪、缺陷候选提取以及 AI 预处理成为可能。
在 SDK 层面，这对系统能力的要求已不再局限于基础的图像采集。量产系统正日益需要：一致的吞吐控制、可扩展的多相机组织方式、实时诊断能力，以及对非帧式图像数据的支持，例如部分线阵输出、多区域（ROI）采集或多视角数据。
在生产规模下支撑上述需求，通常需要在 SDK 层面进行整体控制，使采集硬件、传输软件、诊断机制与主机端处理作为一个统一系统进行设计，而非彼此孤立地分别优化。
当这些要素由不同厂商分别开发，或被视为可相互替换的独立组件时，要实现这种跨层级协同将变得异常困难。
为何实验室成功往往无法复制到现场
在全球部署中，许多系统虽然通过了实验室验证，却在投入实际生产数周后出现问题。
常见原因包括：
- 相机与编码器之间的同步漂移
- 低频但破坏性极大的缓冲区溢出
- 偶发的操作系统级延迟尖峰
- 相机数量增加引发的网络拥塞
在生产环境中，对相机与采集卡进行细粒度、可持续的诊断可观测性变得尤为关键。Teledyne 在其 SDK 中集成的 T2IR（Trigger to Image Reliability） 诊断工具，旨在及早发现传输、时序及带宽问题，帮助工程师追踪带宽使用情况、识别异常设备，并实时检测异常触发模式，这些能力对于24/7 连续运行场景下降低停机时间至关重要。
这些诊断能力反映了在长时间、高负载运行的量产系统中反复出现的实际需求。在此类系统中，即便是低频发生的异常或故障，也可能对整体运行与产线稳定性造成不成比例的影响
高吞吐系统的实用架构模式
连续材料的高速线阵成像
典型应用：玻璃、薄膜、纸张、柔性电子
- 16K–32K 相机
- 多链路 CLHS
- 多 PC 处理流水线
- ROI 提取后进行 AI 分类
用于定点检测的高分辨率面阵成像
常见于计量、电子制造、机器人应用
- 突发式采集
- 强调确定性触发与内存管理
大规模多相机集群
常见于物流与面板检测
- 数十到数百台相机
- 共享带宽与严格时序约束
- 需要系统级诊断能力
- 多相机同步（如 PTP）
结论：构建可随成像需求扩展的系统
在当今的高分辨率、高吞吐成像系统中，长期稳定性更多取决于整个系统在持续生产条件下的行为表现，而非单个组件的峰值规格。接口、传输行为、主机端处理、同步机制以及诊断能力，必须作为一个统一的系统整体进行工程化设计，而不能彼此独立优化。
随着成像架构在数据速率和系统复杂度上的不断提升，解决方案提供商逐渐发现，仅仅拼装相互独立的组件已无法满足需求。在连续负载条件下，由采集硬件、驱动、SDK 以及诊断工具构成、并具备统一设计与控制能力的系统，其稳定性表现与由松散组件组合而成的系统存在显著差异。
由于 Teledyne 同时设计并提供相机与采集卡，这种系统级方法得以从传感器接口延伸至采集硬件、传输软件以及主机端处理。对于需要极高吞吐能力、大规模图像数据或复杂多相机配置的应用而言，这种集成深度往往是区分短期验证成功与长期稳定量产运行的关键因素。
